تست هیدرواستاتیک روشی مطمئن برای بررسی ایمنی و استحکام مخازن تحت فشار، دیگ‌های بخار و خطوط لوله است. در این فرایند، تجهیزات با آب پر می‌شوند و تحت فشار مشخص قرار می‌گیرند تا هرگونه نشتی یا ضعف شناسایی شود. اجرای درست تست تنها به پرکردن و اعمال فشار محدود نمی‌شود؛ رعایت استانداردها، استفاده از تجهیزات کالیبره و دریافت تأییدیه معتبر هم نقش حیاتی دارند. در این مقاله، به‌طور جامع توضیح می‌دهیم تست هیدرواستاتیک چیست، استانداردها و مراحل آن چگونه است، مدت زمان و هزینه لازم چقدر است و چطور گواهی مورد تأیید اداره کار دریافت کنید. برای اطلاع از قیمت دقیق این تست، همین حالا از کارشناسان ما مشاوره رایگان بگیرید.
تست هیدرواستاتیک چیست و چرا انجام آن ضروری است؟
در این بخش به تعریف ساده تست فشار هیدرواستاتیک، مراحل انجام آن و اهداف اصلی بازرسی دیگ‌های بخار می‌پردازیم و اهمیت هر یک را برای ایمنی و دوام تجهیزات بررسی می‌کنیم.
تعریف ساده تست فشار هیدرواستاتیک
تست فشار هیدرواستاتیک روشی برای بررسی دوام و سلامت سیستم‌های لوله‌کشی، دیگ‌های بخار، سیلندرهای گاز و مخازن تحت فشار است. در این روش، تجهیزات با مایع پر می‌شوند و تحت فشار قرار می‌گیرند تا شرایط فشاری مشابه با زمان بهره‌برداری شبیه‌سازی شود.
میزان فشاری که باید اعمال شود، بسته به نوع سیستم و مقررات، معمولاً باید به 1.3 یا 1.5 برابر فشار طراحی برسد؛ به‌عنوان‌مثال، کد ASME Boiler and Pressure Vessel الزام می‌کند که فشار تست معادل 1.3 برابر فشار طراحی باشد. ازسوی‌دیگر، برخی صنایع از ضریب 1.5 برابر استفاده می‌کنند تا حاشیه ایمنی بیشتری، به‌ویژه در محیط‌های پرریسک ایجاد کنند. صنایع نفت و گاز، پتروشیمی و نیروگاهی معمولاً از این روش برای تست سیستم‌های لوله‌کشی خود استفاده می‌کنند.
اهداف اصلی از انجام تست و بازرسی دیگ
اهداف اصلی تست و بازرسی فنی دیگ بخار عبارت‌اند از:
- شناسایی نشتی و ضعف‌های ساختاری: بررسی اتصالات جوش، لوله‌ها، مخازن و سایر اجزا برای اطمینان از وجودنداشتن ترک، خوردگی یا نشتی
- ارزیابی ضخامت و مقاومت: اندازه‌گیری ضخامت جداره دیگ برای جلوگیری از کاهش بیش‌ازحد آن به‌دلیل خوردگی یا فرسودگی
- بررسی عملکرد قطعات جانبی: تست سوپاپ‌های اطمینان، لول کنترل‌ها، مشعل‌ها و سایر تجهیزات برای اطمینان از کارکرد صحیح و جلوگیری از فشار بیش‌ازحد
- رعایت استانداردهای ایمنی و قانونی: تضمین انطباق با مقررات وزارت کار و استانداردهای بین‌المللی مانند ASME برای جلوگیری از حوادث و افزایش عمر مفید تجهیزات
- پیشگیری از حوادث: شناسایی مشکلات زودرس برای کاهش ریسک انفجار، آتش‌سوزی، آسیب به پرسنل و محیط و افزایش طول عمر دیگ
پیامدهای قانونی و ایمنی عدم انجام تست هیدرواستاتیک
انجام‌ندادن این تست می‌تواند عواقب جدی ایمنی و قانونی داشته باشد. از نظر پیامدهای ایمنی کار، بدون انجام تست، ضعف‌های پنهان مانند ترک‌ها یا نشتی‌ها شناسایی و رفع نمی‌شوند و همین امر می‌تواند منجر به انفجار دیگ و آسیب جانی، خسارت مالی گسترده و حتی آتش‌سوزی یا آلودگی محیط شود.
از نظر پیامدهای قانونی، طبق مقررات وزارت تعاون، کار و رفاه اجتماعی، نداشتن گواهی تست هیدرواستاتیک غیرقانونی و در صورت وقوع حادثه، مسئولیت کامل برعهده کارفرما است. نداشتن این گواهی می‌تواند منجر به جریمه‌های سنگین، تعطیلی واحد صنعتی، توقف خط تولید یا پیگیری قضایی شود.
همچنین، الزامات بیمه شامل انجام تست است و اگر تست انجام نشده باشد، بیمه‌ها ممکن است خسارات را پوشش ندهند. نادیده‌گرفتن این تست نه‌تنها خطرات احتمالی و ریسک ایمنی را افزایش می‌دهد، بلکه عواقب قانونی و اقتصادی بلندمدتی بههمراه دارد. شما می‌توانید قیمت تست هیدرواستاتیک دیگ بخار را از منابع معتبر استعلام بگیرید.
مراحل انجام تست هیدرواستاتیک دیگ بخار و بویلر

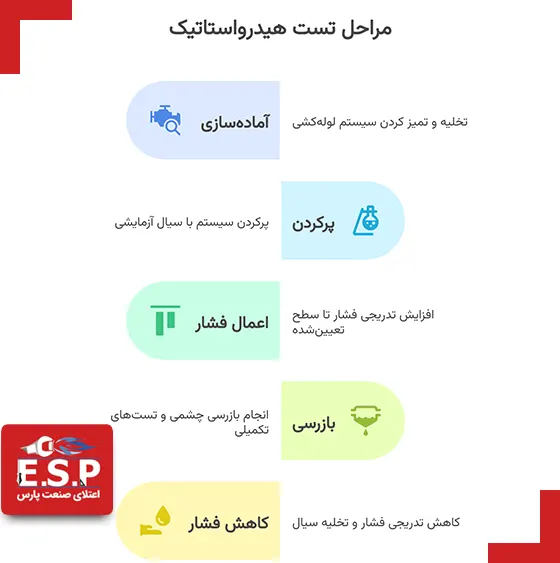

تست هیدرواستاتیک سیستم‌های لوله‌کشی براساس دستورالعمل‌های مشخصی که در کد 31.3ASME B و استاندارد سازمان ملی استاندارد ایران آمده است، انجام میشود. دستورالعمل تست هیدرواستاتیک شامل مراحلی است که در جدول زیر نشان داده شده است:
| مرحله
|
توضیحات
|
| 1. آماده‌سازی
|
تخلیه و تمیز کردن دیگ و بویلر برای حذف هرگونه رسوب یا باقی‌مانده. بررسی شیرها و فلنج‌ها برای اطمینان از نصب صحیح و محکم‌بودن اتصالات.
|
| 2. پرکردن
|
پرکردن سیستم با سیال آزمایشی تمیز و بدون آلودگی (مانند آب) تا زمان پرشدن کامل.
|
| 3. اعمال فشار
|
افزایش تدریجی فشار و پایش با گیج فشار تا رسیدن به مقدار تعیین‌شده. حفظ فشار برای مدت مشخص (معمولاً ۱۰ دقیقه در استاندارد 31.3 B ASMEبرای لوکه‌کشی فرایندی و ۳۰ دقیقه تا چند ساعت طبق دستورالعمل‌هایی مثل 570API برای خطوط لوله و تجهیزات تحت فشار در صنایع نفت و گاز).
|
| 4. بازرسی
|
انجام بازرسی چشمی و تست‌های تکمیلی (مثل تست اولتراسونیک و ضخامتسنجی) در زمان اعمال فشار. شناسایی و رفع نشتی یا خرابی‌ها پیش‌از بهره‌برداری.
|
| 5. کاهش فشار
|
کاهش تدریجی فشار، تخلیه سیال آزمایشی، خشک‌کردن سیستم و آماده‌سازی برای بهره‌برداری.
|
بازرسی سالیانه دیگ و همچنین پس‌از تعمیرات عمده، الزامی است. همچنین دانستن چک لیست ایمنی دیگ بخار به شما کمک می‌کند تا تمام نکات حیاتی را بررسی و از بروز حوادث ناگهانی جلوگیری کنید. اگر قصد انجام تست هیدرواستاتیک و دریافت گواهی معتبر را دارید، هم‌اکنون با تیم متخصص شرکت اعتلای صنعت پارس تماس بگیرید و خدمات حرفه‌ای و مطمئن را تجربه کنید.
دستورالعمل و استاندارد تست هیدرواستاتیک
دستورالعمل بازرسی و تست هیدرواستاتیک براساس استانداردهای بین‌المللی مانند استاندارد ASME Boiler and Pressure Vessel Code Section III)) و استاندارد ملی ایران مانند آیین‌نامه حفاظتی مولد بخار و دیگ‌های آبگرم (وزارت کار) تدوین شده است.
طبق این استانداردها، تست غیرمخرب باید پس‌از عملیات حرارتی یا تعمیرات انجام شود. فشار تست نباید از ۱.۵ برابر حداکثر فشار مجاز (MAWP) تجاوز کند و حداقل زمان نگهداری فشار ۳۰ دقیقه است؛ اما ممکن است تا ۲ ساعت یا بیشتر طول بکشد. در طول تست، تمام اجزا مانند لوله‌ها، کوره و اتصالات جوش بررسی می‌شوند. آب مورد استفاده باید در دمای ۷ تا ۵۰ درجه سانتی‌گراد باشد تا از انبساط حرارتی جلوگیری شود. در صورت مشاهده نشتی یا افت فشار، تجهیزات باید تعمیر شوند.
مدت زمان و فرایند آماده‌سازی دیگ
فرآیند آماده‌سازی دیگ بخار برای تست هیدرواستاتیک معمولاً ۲۴ تا ۴۸ ساعت قبل‌از شروع تست آغاز میشود. سپس مراحل به‌ترتیب زیر پیش می‌روند:
- ابتدا دیگ باید خاموش و کاملاً سرد شود تا از خطرات حرارتی جلوگیری شود
- تمام خروجی‌ها و مجراها مانند شیرهای اصلی، آبنماها، لول کنترل‌ها و دریچه‌های دسترسی با پلاگ یا بلایند مسدود می‌شوند
- قطعات حساس مانند سوپاپ اطمینان و سنسورها باید جدا شوند
- پس‌از آماده‌سازی، دیگ با آب پر و هواگیری انجام میشود
مدت زمان تست هیدرواستاتیک به اندازه تجهیزات و پیچیدگی سیستم بستگی دارد و عوامل متعددی می‌توانند آن را تغییر دهند. به‌طور معمول برای سیستم‌های کوچک، تست ممکن است تنها چند ساعت طول بکشد؛ درحالی‌که برای سیستم‌های بزرگ یا خطوط لوله ممکن است چند روز زمان نیاز باشد. هر مرحله از فرایند تست به‌طور دقیق مستندسازی میشود تا هم رعایت استانداردها تضمین شود و هم ردیابی مراحل آسان‌تر باشد.
تجهیزات موردنیاز برای انجام تست فشار
برای انجام تست هیدرواستاتیک دیگ بخار، تجهیزات زیر ضروری است:
- پمپ تست فشار بالا: مانند پمپ هیدرولیک برای پرکردن دیگ با آب و اعمال فشار، مجهز به گیج فشار و شیر خروجی؛
- گیج فشار(Pressure Gauge) : گیج فشار برای نمایش لحظه‌ای فشار روی تجهیز نصب میشود و اپراتور می‌تواند بدون توقف تست، فشار را کنترل کند؛ حداقل دو گیج دقیق (یکی ثبت‌کننده) با محدوده مناسب برای اندازه‌گیری فشار تست ضروری است؛
- فشارسنج: برای اندازه‌گیری دقیق فشار اعمال‌شده در سیستم؛
- مانومتر (Manometer): برای اندازه‌گیری فشار گاز یا مایع در سیستم‌های بسته؛
- منبع آب: آب تمیز در دمای مناسب (۷-۵۰ درجه سانتی‌گراد) برای پرکردن دیگ؛
- پلاگ‌ها و بلایندها: برای مسدودکردن خروجی‌ها، شیرها و اتصالات؛
- ابزارهای بازرسی: مانند دستگاه ضخامت‌سنج التراسونیک (UT)، لامپ ضدانفجار ۲۴ ولتی برای بررسی داخلی و ابزارهای ایمنی مانند ماسک و دستکش؛
- قطعات جانبی: لوله‌های اتصال، شیرهای اطمینان موقت و تجهیزات هواگیری.
این تجهیزات باید کالیبره‌شده و مطابق با استانداردهای ایمنی باشند تا دقت تست حفظ شود.
دریافت گواهی و تأییدیه معتبر تست هیدرواستاتیک
دریافت گواهی سلامت و تأییدیه معتبر این تست فرایندی ضروری برای تأیید ایمنی و عملکرد تجهیزات تحت فشار مانند دیگ‌های بخار است. اعتماد به شرکت‌های بازرسی مورد تأیید اداره کار مانند اعتلای صنعت پارس که دارای تأییدیه اداره کار و مجوزهای لازم هستند، تضمین‌کننده کیفیت و اعتبار گواهی است. این تأییدیه نه‌تنها الزام قانونی است، بلکه از حوادث جلوگیری می‌کند و برای بیمه و بهره‌برداری ضروری است.
گواهی تست هیدرواستاتیک چیست و چه کاربردی دارد؟
گواهی تست هیدرواستاتیک سندی رسمی است که پس‌از انجام موفق آزمایش فشار هیدرواستاتیک روی تجهیزات تحت فشار مانند دیگ‌های بخار، مخازن و لوله‌ها و تهیه گزارش بازرسی توسط شرکت‌های معتبر صادر میشود و نشان‌دهنده انطباق با استانداردهای ملی و بین‌المللی است.
این گواهی توسط بازرسان دارای صلاحیت شرکت‌های بازرسی معتبر که مهندس مکانیک هستند یا مقامات مربوطه مانند وزارت کار ایران تهیه میشود و تأیید می‌کند که تجهیزات فاقد نشتی، ترک یا ضعف ساختاری و برای استفاده ایمن مناسب‌اند. داشتن این گواهی تضمین می‌کند که الزامات قانونی و استانداردهای ایمنی (مانند آیین‌نامه حفاظتی مولد بخار) رعایت شده است و امکان بهره‌برداری قانونی از تجهیزات و پوشش بیمه‌ای در صورت حوادث وجود دارد. بدون این گواهی، تجهیزات ممکن است غیرقانونی تلقی شوند و ریسک جریمه یا تعطیلی وجود داشته باشد.
مدت اعتبار تست هیدرواستاتیک چقدر است؟
مدت اعتبار این تست برای دیگ‌های بخار در ایران معمولاً یک سال است. طبق آیین‌نامه حفاظتی مولد بخار و دیگ‌های آبگرم وزارت کار، بازرسی ادواری و تست باید حداقل سالانه انجام شود تا گواهی تمدید شود. این مدت ممکن است بسته به نوع تجهیزات و شرایط بهره‌برداری تغییر کند؛ اما حداکثر یک سال تعیین شده است تا ایمنی مداوم تضمین شود. پس‌از انقضا، تجهیزات بدون گواهی معتبر غیرقانونی محسوب می‌شوند و باید مجدداً تست شوند.
چرا برای دریافت گواهی تأییدیه باید به شرکت اعتلای صنعت پارس اعتماد کنید؟
شرکت اعتلای صنعت پارس با بیش‌از ۱۵ سال تجربه تخصصی در زمینه تعمیر بویلر، مشعل و کوره با بهره‌گیری از دانش و استانداردهای روز دنیا، گزینه‌ای قابل‌اعتماد برای دریافت گواهی تست هیدرواستاتیک و بازرسی سالیانه دیگ است. دلایل اصلی انتخاب این شرکت عبارت‌اند از:
- تجربه و تخصص بالا: کارشناسان این شرکت با اجرای بیش‌از ۶۰۰ پروژه موفق در صنایع نفت، گاز، پتروشیمی، فولاد، سیمان و خودروسازی، تجربه‌ای بی‌نظیر در اجرای پروژه‌های پیچیده دارند؛
- خدمات جامع: انجام تست هیدرواستاتیک، ضخامتسنجی، تست جوش و PT همراه با صدور گواهی معتبر وزارت کار و تضمین کیفیت با ابزارهای دقیق مهندسی تنها بخشی از خدمات این شرکت است؛
- گواهی‌نامه‌های بین‌المللی: ESP دارای گواهی از شرکت‌های معتبر مانند ICI CALDAIE ایتالیا و NOXMAT آلمان و عضویت در وندور لیست شرکت‌های نفت و گاز است؛
- پشتیبانی و گارانتی: در ESP، پشتیبانی فنی کامل مشتریان انجام و گارانتی کتبی خدمات داده میشود که نشان‌دهنده اعتماد بالای شرکت به خدمات خود است؛
- قیمت رقابتی و کیفیت بالا: تأمین قطعات از برندهای اروپایی معتبر مانند Honeywell و Siemens، بومی‌سازی قطعات با ضمانت و همکاری با مشتریان معتبر شامل پتروشیمی‌ها و بیمارستان‌ها از نقاط تمایز ESP است.
این ویژگی‌ها شرکت اعتلای صنعت پارس را به گزینه‌ای مطمئن برای ایمنی تجهیزات و انطباق قانونی تبدیل کرده است. دیگر حوزه‌های فعالیت شرکت اعتلای صنعت پارس عبارت‌اند از:
- اورهال و تعمیرات تخصصی بویلرهای بخار، روغن داغ و آبگرم
- تعویض لوله و عایق‌کاری بویلرهای فولادی
- نصب و راه‌اندازی بویلرهای صنعتی
- بروزرسانی سیستم‌های کنترل و تابلو برق بویلرها
- نصب و راه‌اندازی مشعل‌های نیروگاهی و صنعتی
- تعمیرات اساسی و تنظیم شعله مشعل‌ها با Gas Analyzer ساخت Testo آلمان
- تغییر سوخت مشعل‌های صنعتی
- تعمیر تخصصی قطعات جانبی (رله، موتور دمپر، شیر برقی و …)
- طراحی و ساخت کوره‌های صنعتی، تنظیم دما و سوخت
- سرویس و تعمیرات دوره‌ای کوره‌ها و تعمیر دیگ بخار
- برگزاری دوره‌های آموزشی تخصصی مشعل و بویلر
- واردات و فروش قطعات جانبی از برندهای معتبر
این عوامل شرکت را به انتخابی مطمئن برای ایمنی و انطباق قانونی تبدیل کرده است.
سخن پایانی
تست هیدرواستاتیک یک گام حیاتی برای تضمین ایمنی، دوام و عملکرد پایدار تجهیزات تحت فشار مانند دیگ‌های بخار، مخازن و خطوط لوله است. انجام صحیح این تست، همراه با رعایت استانداردها و دریافت گواهی معتبر، نه‌تنها از بروز حوادث و خسارت‌های مالی جلوگیری می‌کند، بلکه تضمین‌کننده انطباق قانونی و پوشش بیمه‌ای هم است. شرکت اعتلای صنعت پارس (ESP) آماده ارائه خدمات تست هیدرواستاتیک، ضخامتسنجی و بازرسی دوره‌ای دیگها با گواهی معتبر وزارت کار است. برای دریافت مشاوره تخصصی، استعلام قیمت یا هماهنگی بازدید کارشناس می‌توانید همین حالا با شماره‌های شرکت تماس بگیرید یا فرم درخواست کارشناس را تکمیل کنید.
سوالات متداول درباره تست هیدرواستاتیک
در این بخش به پاسخ برخی از پرسش‌های متداول می‌پردازیم.
قیمت تست هیدرواستاتیک دیگ بخار چگونه محاسبه میشود؟
قیمت این تست معمولاً براساس اندازه و ظرفیت دیگ، نوع سیستم لوله‌کشی، پیچیدگی تجهیزات و مدت زمان انجام تست تعیین میشود. کارشناسان ESP پس‌از بررسی و برآورد شفاف هزینه‌ها، تمام جزئیات را به شما اطلاع می‌دهند.
چه کسانی صلاحیت انجام این تست را دارند؟
تست هیدرواستاتیک باید توسط کارشناسان مجرب و دارای صلاحیت که با استانداردهای ملی و بین‌المللی مانند ASME و آیین‌نامه‌های وزارت کار آشنا باشند، انجام شود. شرکت‌های معتبر با تأییدیه اداره کار، تجهیزات کالیبره و تجربه عملی کافی، بهترین گزینه برای اجرای این تست هستند.
آیا خدمات شما شامل ضخامتسنجی نیز میشود؟
بله، خدمات ما شامل ضخامتسنجی، تست جوش و بازرسی کامل دیگها و خطوط لوله هم میشود. این بازرسیها بههمراه تست هیدرواستاتیک انجام و در نهایت گزارش رسمی با گواهی معتبر وزارت کار صادر میشود تا ایمنی و انطباق قانونی تجهیزات تضمین شود.
